Macchina per il taglio laser in fibra di srotolamento e livellamento
Price :
$69.000.00 /Set
Price Range :
$60,000.00 – $80,000.00

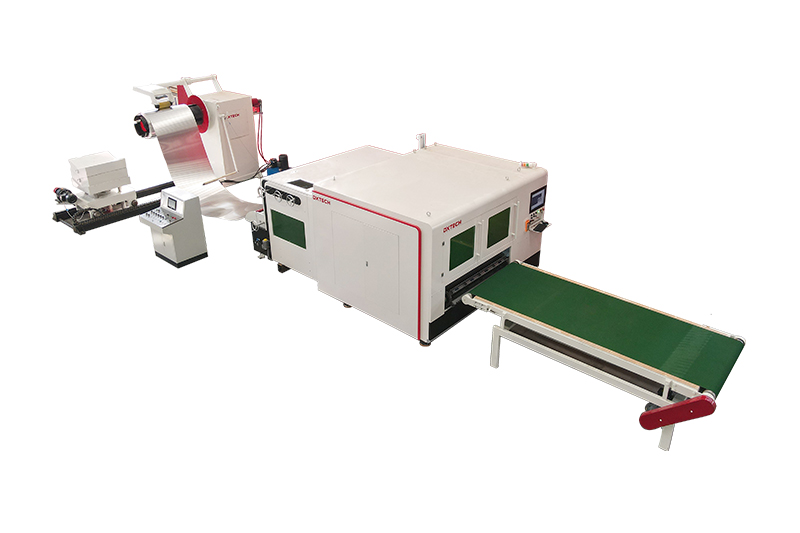

Macchina per il taglio laser in fibra di bobina di carico e scarico automatico.

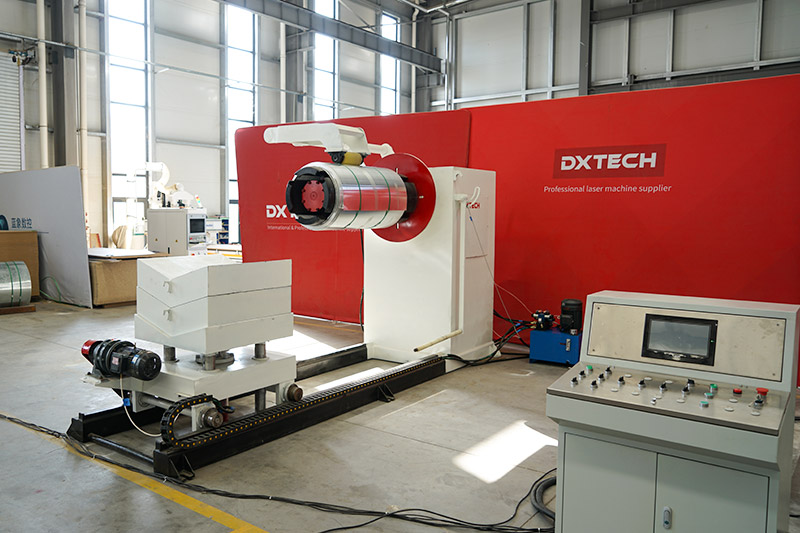

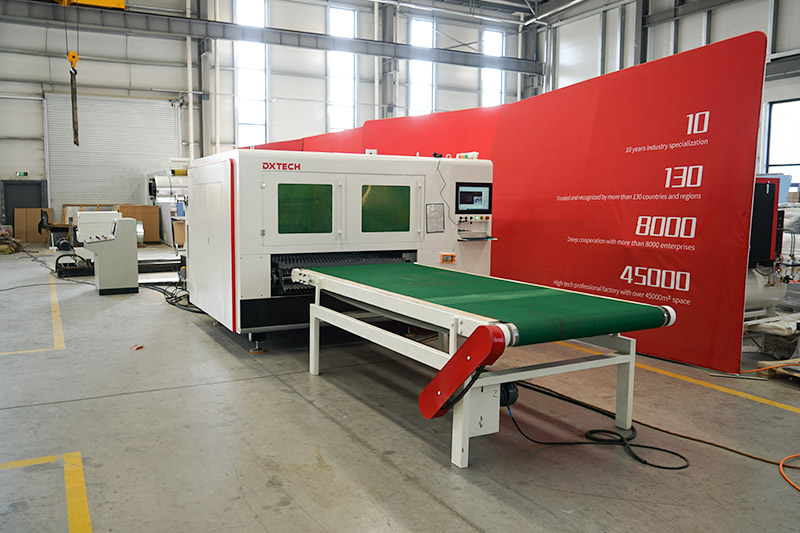

Svolgitore e macchina livellatrice svolgono e livellano automaticamente il materiale della bobina → taglio laser di precisione → tavolo di pallettizzazione a trave → pallettizzazione automatica del manipolatore L’intero processo di scarico e scarico realizza intelligenza e automazione. Dal trasporto della bobina, apertura e livellamento del materiale, taglio, raccolta dei rifiuti, e pallettizzazione del prodotto finito in una sola volta.
VIDEO MACCHINE CNC LASER
Vantaggi della tagliatrice laser a fibra di srotolamento e livellamento
1. Il peso del materiale di caricamento può raggiungere i 20T, superando il limite di alimentazione del normale 3T, che è 6 volte l’efficienza delle normali attrezzature di alimentazione.
2. Maggiore distensione: dopo che la bobina è stata srotolata, la lamiera viene livellata dalla livellatrice e lo stress del materiale in lamiera durante il processo di livellamento viene eliminato. Così il materiale del foglio è più piatto e si ottiene una migliore esperienza di taglio.
3. Struttura di trasmissione ad alta precisione: utilizzando un sistema di trasmissione ad altissima precisione, la precisione di trasmissione della lamiera è di circa ± 0,5 mm, che può garantire una maggiore precisione.
4. Linea di assemblaggio completamente automatica: dall’alimentazione – srotolamento – livellamento – taglio – scarico, l’intero processo è automatizzato, il che può raggiungere zero sprechi di materiale in bobina e migliorare l’efficienza di utilizzo dei materiali in fogli.
5. Flessibilità: questa linea di produzione di bobine supera il limite della normale lunghezza di taglio laser e ha un significato sovversivo in alcuni campi.
Trave in alluminio aeronautico
1) Ha le caratteristiche di resistenza alla corrosione, leggerezza ed elevata rigidità, che garantisce movimenti ad alta velocità durante la lavorazione laser.
2) Ha prestazioni dinamiche perfette, come anti-distorsione, anti-ribaltamento, anti-deformazione, ecc., garantendo una maggiore precisione di taglio.
Testa laser di messa a fuoco intelligente
Raffreddamento:
Sia la lente di collimazione che il gruppo di lenti di messa a fuoco sono accessori di raffreddamento. Inoltre, viene aggiunto l’ugello del flusso d’aria di raffreddamento, che protegge efficacemente l’ugello e la ceramica e prolunga il tempo di lavoro.
Apertura di inseguimento:
Grazie all’apertura di 35 mm, l’interferenza della luce diffusa viene efficacemente ridotta.
Messa a fuoco automatica:
Senza interferenze umane, la velocità di messa a fuoco può raggiungere i 10 m/min e la ripetibilità è di circa 50 micron.
Letto di saldatura per tubi in acciaio al carbonio a parete spessa
Adottando un letto di saldatura in acciaio al carbonio di alta qualità, è più stabile e durevole. La macchina utensile ad alta resistenza adotta un trattamento di ricottura antistress a 600 ℃, che presenta una forte rigidità strutturale, piccole deformazioni e basse vibrazioni per garantire la precisione di taglio.
Parametri tecnici
| Model | DXTECH-1530SC | DXTECH-1540SC | DXTECH-1545SC |
| Total machine weight | 6.2t | 6.7t | 6.9t |
| Working area (mm) | 1515*3030 | 5360*2250 | 5900*2250 |
| Max. acceleration | 1.5G | 1.5G | 1.5G |

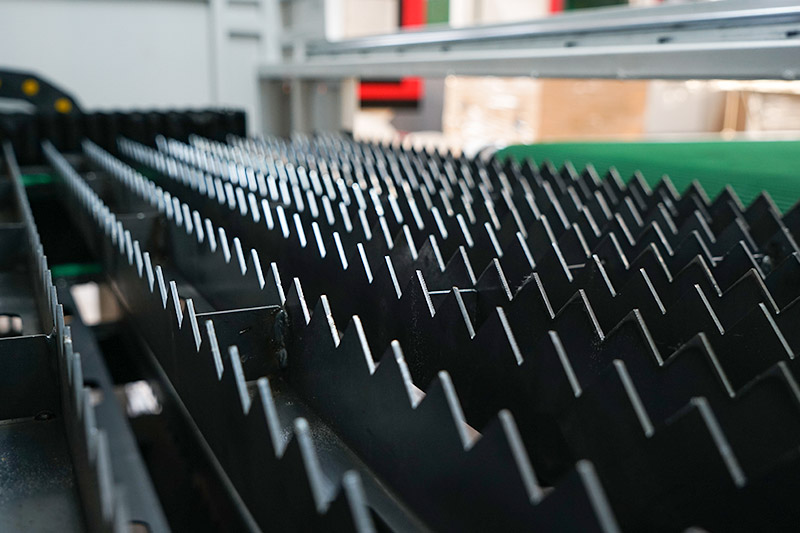

| Worktable | Rolling blade | Rolling blade | Rolling blade |
| Positioning accuracy | ±0.05mm | ±0.05mm | ±0.05mm |
| Repositioning accuracy | ±0.03mm | ±0.03mm | ±0.03mm |
| Laser power | 1kW – 2kW | 1kW – 2kW | 1kW – 2kW |
| Coil sheet thickness | 0.8-2.5mm | 0.8-2.5mm | 0.8-2.5mm |
| Machine bed | Tube welded bed | Tube welded bed | Tube welded bed |
| Laser | Multiple options | Multiple options | Multiple options |
| Focusing method | Auto/manual | Auto/manual | Auto/manual |
| X/Y-axis max. linkage speed | 140m/min | 140m/min | 140m/min |
| Leveling speed | ≤20m/min | ≤20m/min | ≤20m/min |
| Coil weight | ≤10t | ≤10t | ≤10t |
Applicazione
Le macchine per il taglio laser della lamiera possono tagliare un’ampia gamma di metalli, anche se altamente riflettenti. Ad esempio, acciaio al carbonio, acciaio inossidabile, alluminio, rame, ottone, titanio, nichel e varie leghe. La macchina per il taglio laser della lamiera ha ampie applicazioni nella decorazione, nelle infrastrutture, nell’edilizia, nella microelettronica, nella pubblicità, negli elettrodomestici da cucina, nella produzione di automobili e altre attrezzature e in altri settori.
