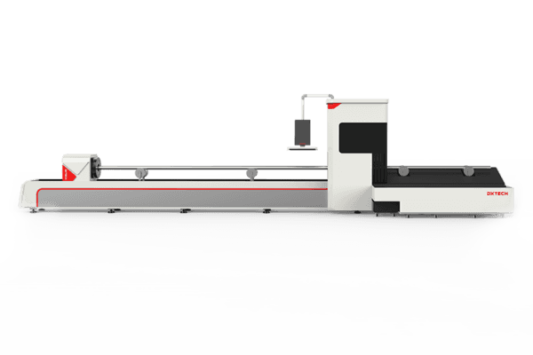

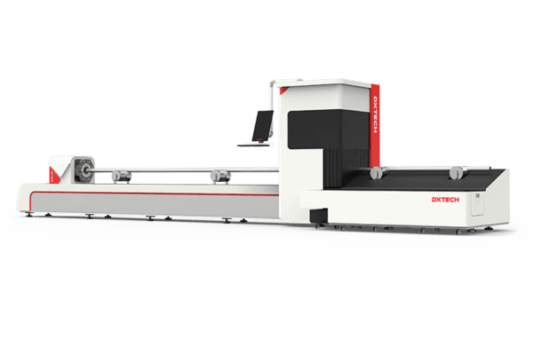

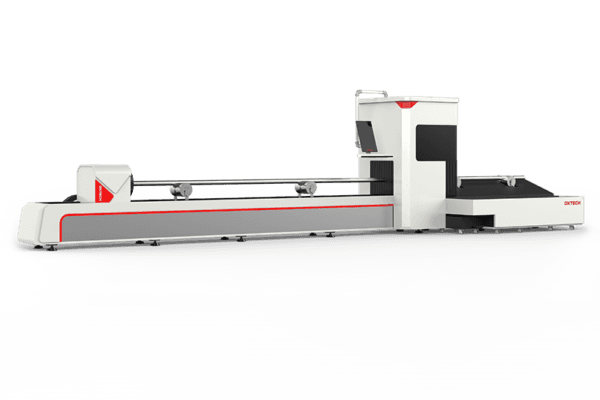

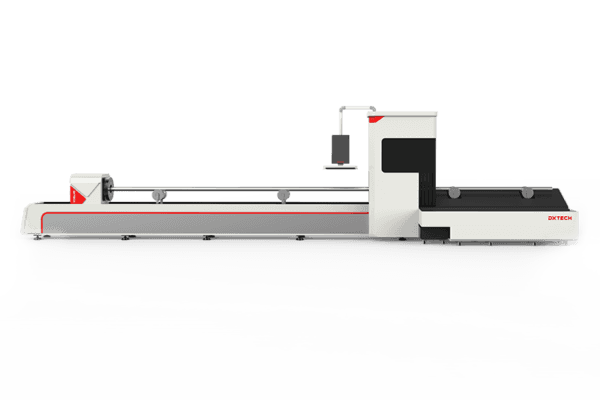

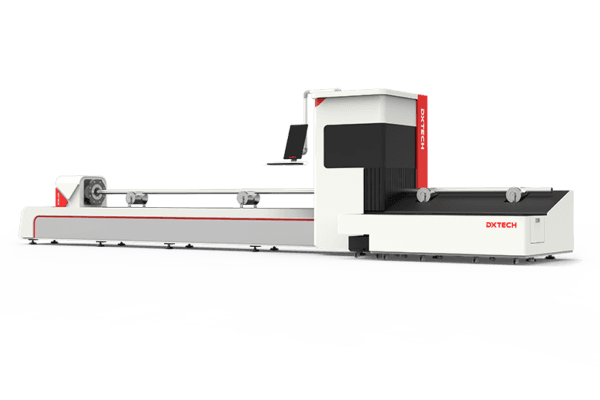

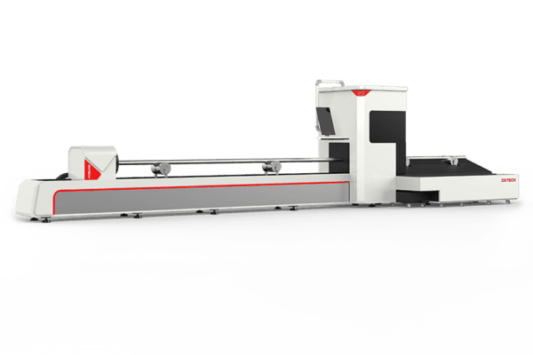

Macchina da taglio laser in fibra di tubo metallico
Price :
$47.000.00 /Set
Price Range :
$45,000.00 – $65,000.00
La macchina per il taglio laser in fibra di tubi è appositamente progettata per tubi, facile da usare. Questa macchina per il taglio laser in fibra migliora la qualità e l’efficienza del taglio. La taglierina laser in fibra è ampiamente utilizzata in attrezzature sportive, vari tipi di tubi, tubi dell’acqua, oleodotti e altre industrie.
VIDEO MACCHINE CNC LASER
Vantaggi della tagliatrice laser a fibra di tubo metallico
1. Struttura meccanica resistente
Adottando un letto di saldatura in acciaio al carbonio di alta qualità, è più stabile e durevole. La macchina utensile ad alta resistenza adotta un trattamento di ricottura antistress a 600 ℃, che presenta una forte rigidità strutturale, piccole deformazioni e basse vibrazioni per garantire la precisione di taglio.
2. Mandrino autocentrante pneumatico
Presenta i vantaggi di un’elevata precisione di serraggio, velocità elevata, cinematismo autocentrante e forte capacità di carico del tubo di 120 kg.
dispositivo di supporto automatico 3.Split
Il portatubi intelligente risolve il problema della deformazione durante il taglio di lunghi tubi metallici.
4. Messa a fuoco automatica
Senza interferenze umane, la velocità di messa a fuoco può raggiungere i 10 m/min e la ripetibilità è di circa 50 micron.
Doppio mandrino pneumatico completamente automatico
1) L’apertura del mandrino con un clic e il centraggio automatico ridurranno i tempi di attesa per il carico e lo scarico.
2) Morsetto aperto pneumatico: con una forza di serraggio ampia e costante, il tubo pesante non è allentato o scivolato, il che garantisce la precisione di taglio.
3) Lo speciale telaio di supporto può evitare la deformazione cedevole del tubo, migliorare la precisione di taglio e prolungare la durata del mandrino.
Software per il taglio dei tubi TubePro
Sistema di taglio del tubo
È un sistema di taglio tubi professionale, in grado di realizzare il centraggio automatico e la compensazione eccentrica dei tubi metallici per garantire la precisione di taglio.
Taglio del bordo comune:
Può ridurre il materiale residuo e comprimere il costo di produzione.
Processo di taglio dell’angolo:
Gli angoli non sono bruciati e la qualità della sezione è buona.
Testa laser di messa a fuoco intelligente
Raffreddamento:
Sia la lente di collimazione che il gruppo di lenti di messa a fuoco sono accessori di raffreddamento. Inoltre, viene aggiunto l’ugello del flusso d’aria di raffreddamento, che protegge efficacemente l’ugello e la ceramica e prolunga il tempo di lavoro.
Apertura di inseguimento:
Grazie all’apertura di 35 mm, l’interferenza della luce diffusa viene efficacemente ridotta.
Messa a fuoco automatica:
Senza interferenze umane, la velocità di messa a fuoco può raggiungere i 10 m/min e la ripetibilità è di circa 50 micron.
PARAMETRI TECNICI
| Model | DXTECH-T6160/T9160 | DXTECH-T6220/T9220 | DXTECH-T6350/T9350 |
| Max. tube length | 6.5/9.2m | 6.5/9.2m | 6.5/9.2m |
| Tube shape | Round/square/rectangular | Round/square/rectangular | Round/square/rectangular |
| Max. tube weight | 100kg 16kg/m | 200kg 30kg/m | 500kg 83kg/m |
| Positioning accuracy | ±0.03mm | ±0.03mm | ±0.03mm |
| Repositioning accuracy | ±0.02mm | ±0.02mm | ±0.02mm |
| Chuck | Two pneumatic chucks | Two pneumatic chucks | Two pneumatic chucks |
| Max. chuck rotating speed | 130r/min | 130r/min | 140r/min |
| Laser power | 1kW – 4kW | 1kW – 4kW | 1kW – 4kW |
| Laser | Multiple options | Multiple options | Multiple options |
| Clamping range | Φ20-Φ350mm | Φ20-Φ350mm | Φ20-Φ350mm |
Applicazione
La macchina per il taglio laser di tubi metallici è dedicata al taglio di vari tubi e tubi metallici in forme rotonde, quadrate, rettangolari ed ellittiche. Inoltre, può anche tagliare barre d’acciaio a forma di L, H e U e ritagliare modelli complessi da questi tubi. La macchina per il taglio laser di tubi metallici è ampiamente utilizzata nella decorazione, nell’arredamento, nelle parti automobilistiche, nell’edilizia, nelle opere d’arte e in altri settori.
