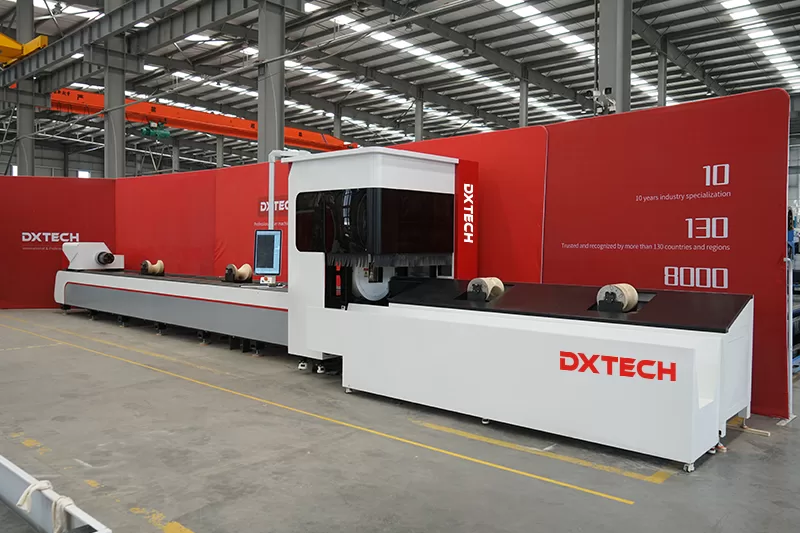

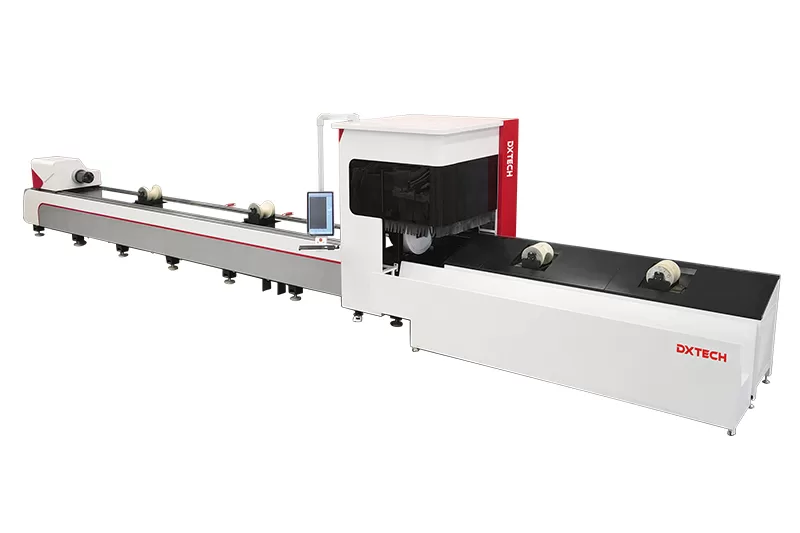

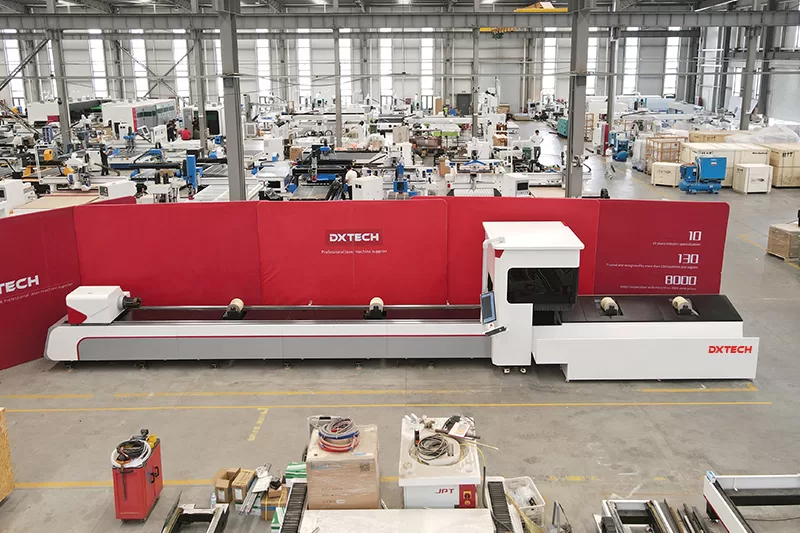

Macchina da taglio laser a fibra professionale per tubi smussati 3D
Price :
$47.000.00 /Set
Price Range :
$45,000.00 – $65,000.00
Con il taglio smussato della testa 3D, può tagliare acciaio H, angelo, acciaio C. Questa testa di taglio presenta un forte vantaggio nelle applicazioni di taglio laser in fibra di piccolo formato di piccola e media potenza. La struttura interna della testa laser è completamente sigillata per evitare la contaminazione da polvere della parte ottica. La regolazione della messa a fuoco adotta la struttura della camma e la regolazione è precisa e conveniente. La lente protettiva è montata su cassetto per una facile sostituzione. La serie TK6220 è una pratica macchina per il taglio di tubi laser sviluppata in combinazione con la domanda del mercato per gli utenti finali della lavorazione di tubi sfusi.
VIDEO MACCHINE CNC LASER
Vantaggi della tagliatrice laser a fibra di tubo metallico
1. Struttura meccanica resistente
Adottando un letto di saldatura in acciaio al carbonio di alta qualità, è più stabile e durevole. La macchina utensile ad alta resistenza adotta un trattamento di ricottura antistress a 600 ℃, che presenta una forte rigidità strutturale, piccole deformazioni e basse vibrazioni per garantire la precisione di taglio.
2. Mandrino autocentrante pneumatico
Presenta i vantaggi di un’elevata precisione di serraggio, velocità elevata, cinematismo autocentrante e forte capacità di carico del tubo di 120 kg.
3.Auto-alimentazione e caricamento automatico
Taglio veloce e di alta qualità, migliore qualità e affidabilità, maggiore precisione su tutti i lati, miglior servizio post-vendita.
4. Messa a fuoco automatica
Senza interferenze umane, la velocità di messa a fuoco può raggiungere i 10 m/min e la ripetibilità è di circa 50 micron.

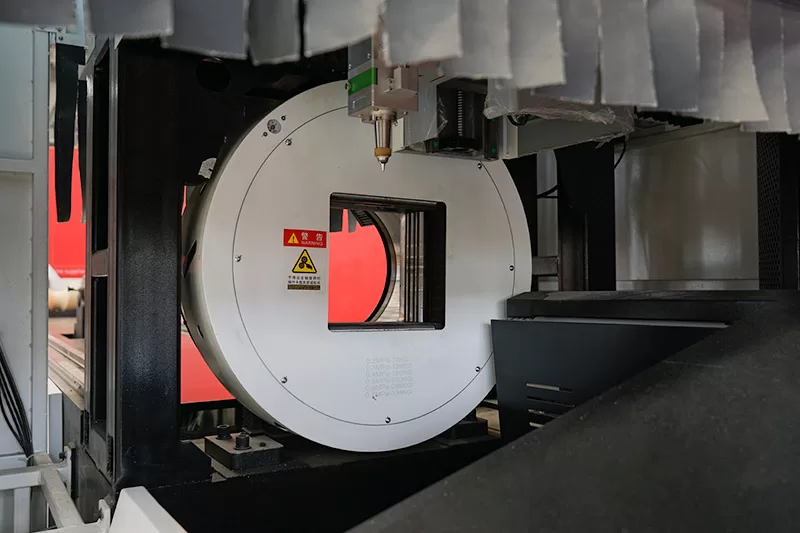

Quattro mandrini pneumatici completamente automatici
1) L’apertura del mandrino con un clic e il centraggio automatico ridurranno i tempi di attesa per il carico e lo scarico.
2) Morsetto aperto pneumatico: con una forza di serraggio ampia e costante, il tubo pesante non è allentato o scivolato, il che garantisce la precisione di taglio.
3) Lo speciale telaio di supporto può evitare la deformazione cedevole del tubo, migliorare la precisione di taglio e prolungare la durata del mandrino.
Sistema di carico e scarico automatico
La macchina deve essere utilizzata solo da 1 lavoratore durante il caricamento di tubi pesanti. Il carico è sincronizzato con lo scarico, senza arresti inutili e i tubi non si urtano tra loro, prevenendo la deformazione.
Taglio inclinato, alta efficienza
Dotato di una testa di taglio inclinata professionale, supporta il taglio ad alta velocità dello smusso di 0-45 gradi, che può risolvere il problema della saldatura dei tubi Il supporto di follow-up migliora la stabilità e la precisione del taglio e risolve il problema della deformazione durante il taglio di lunghi tubi.
PARAMETRI TECNICI
| Model | TK6220/TK9220 | TK6240/TK9240 | TK6300/TK9300 | TK6360/TK9360 |
| Max. tube length | 6.5/9.2m | 6.5/9.2m | 6.5/9.2m | 6.5/9.2m |
| Tube shape | Round/square/rectangular | Round/square/rectangular | Round/square/rectangular | Round/square/rectangular |
| Max. tube weight | 300kg 16kg/m | 350kg 55kg/m | 600kg 30kg/m | 1000kg 83kg/m |
| Positioning accuracy | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm |
| Repositioning accuracy | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm |
| Chuck | Two pneumatic chucks | Two pneumatic chucks | Two pneumatic chucks | Two pneumatic chucks |
| Max. chuck rotating speed | 130r/min | 130r/min | 130r/min | 130r/min |
| Laser power | 1kW – 4kW | 1kW – 4kW | 1kW – 4kW | 1kW – 4kW |
| Laser | Multiple options | Multiple options | Multiple options | Multiple options |
| Clamping range | Φ20-Φ220mm
□20 – □150mm |
Φ20-Φ240mm
□20 – □170mm |
Φ10-Φ300mm
□20 – □210mm |
Φ20-Φ360mm
□20 – □250mm |
Applicazione
La macchina per il taglio laser di tubi metallici è dedicata al taglio di vari tubi e tubi metallici in forme rotonde, quadrate, rettangolari ed ellittiche. Inoltre, può anche tagliare barre d’acciaio a forma di L, H e U e ritagliare modelli complessi da questi tubi. La macchina per il taglio laser di tubi metallici è ampiamente utilizzata nella decorazione, nell’arredamento, nelle parti automobilistiche, nell’edilizia, nelle opere d’arte e in altri settori.
